Motoryzacja Kolektor wydechowy Producent

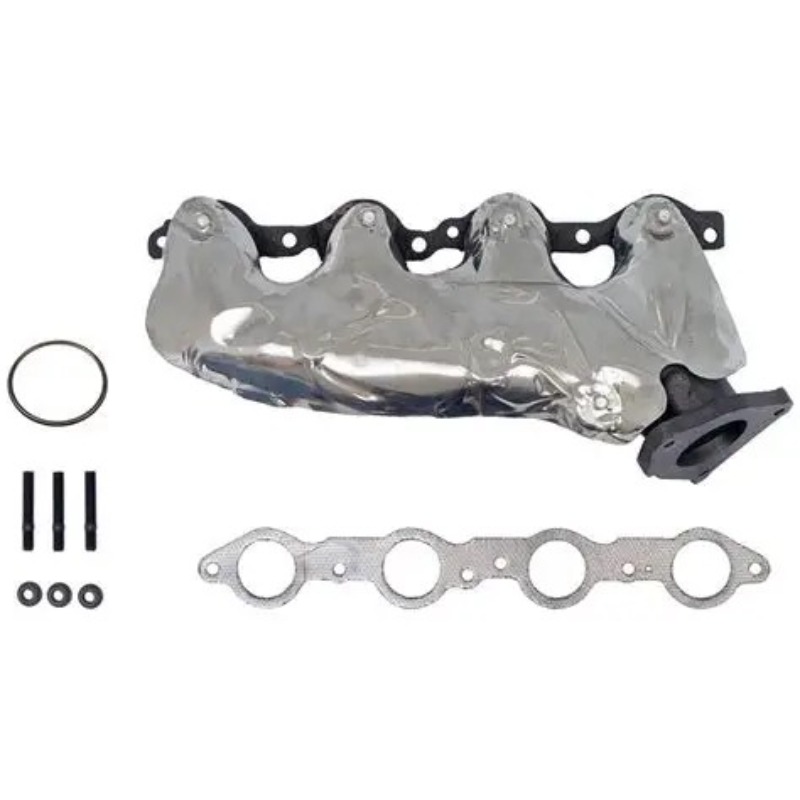

Kolektor wydechowy jest pierwszym elementem układu wydechowego silnika spalinowego. Zainstalowany bezpośrednio na otworze wydechowym głowicy cylindrów, jest to wielorurowy zespół kolektora, który bezpiecznie i skutecznie zbiera i kieruje wysokotemperaturowe i wysokociśnieniowe gazy spalinowe powstające podczas suwu wydechu każdego cylindra z odpowiednich otworów wydechowych do pojedynczej rury wylotowej.

Cechy produktu
Zbieranie gazów spalinowych i wskazówki
System ten kieruje spaliny z wielu otworów cylindrów przez cały cykl pracy silnika do kolektora wydechowego, zapewniając bezpieczną ścieżkę przepływu i zapobiegając ich przedostawaniu się do komory silnika.

Wysoka tolerancja na obciążenie termiczne
Wykorzystując materiały o wysokiej wydajności, wytrzymuje ekstremalne temperatury spalin i ciągłe cykle termiczne. Skutecznie zapobiega to pęknięciom zmęczeniowym cieplnym i odkształceniom kołnierzy spowodowanym wysokimi temperaturami, zapewniając niezawodność przez cały cykl życia silnika.

Lekka konstrukcja
Zastosowanie do spawania cienkościennych rur ze stali nierdzewnej zmniejsza masę przedniej części silnika, przyczyniając się do poprawy prowadzenia pojazdu i stosunku mocy do masy.

Zoptymalizowany NVH (hałas, wibracje i intensywność)
Dzięki precyzyjnemu rozmieszczeniu rurociągów i konstrukcji mocowania skutecznie izoluje i pochłania wibracje silnika, redukując hałas wycieków z układu wydechowego.

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

O JIATIAN

Jako Chiny Motoryzacja Kolektor wydechowy Producent oraz Fabryka motoryzacyjnych rurowych kolektorów wydechowychMotoryzacja Kolektor wydechowy Fabryka, Firma znajduje się w Wanhou, w miejscowości Zhanqi, w dzielnicy Yinzhou, w mieście Ningbo. Jest oddalona o 25 kilometrów od lotniska Ningbo Liushi i o 5 kilometrów od Ningbo Coastal Industrial Zone. Okolica jest piękna, a transport dogodny. Firma została założona na bazie rozwoju Ningbo Xingxin Metal Products Factory (założonej w 1995 roku) i jest przedsiębiorstwem wysokiej technologii specjalizującym się w produkcji złączek rurowych dla motoryzacji. Powierzchnia firmy wynosi 32 000 metrów kwadratowych; powierzchnia zakładu to 26 000 metrów kwadratowych.

Główne produkty firmy to: produkcja i rozwój motoryzacyjnych rur karbowanych. Obecnie firma posiada 10 sterowanych numerycznie w pełni automatycznych giętarek do rur, 2 duże linie montażowe pieców lutowniczych, 10 maszyn hydraulicznych do formowania wewnętrznego różnych specyfikacji (o maksymalnej długości obróbki 1,5 metra i średnicach od ¢10 do ¢80), 1 hydrauliczna maszyna do rozszerzania wodnego 800T, 4 w pełni automatyczne spawarki laserowe, 4 zestawy robotów spawalniczych, 8 dużych centrów obróbczych, 6 spawarek łukowych Panasonic oraz ponad 30 różnych maszyn pomocniczych do formowania rur. Firma posiada własne centra badawczo-rozwojowe i obróbcze. Sprzęt i technologia do produkcji wodno-rozszerzanych rur karbowanych firmy są obecnie na wiodącym poziomie w branży. Utworzono kompleksowe laboratorium.

Firma dąży do tworzenia wiodących na świecie motoryzacyjnych mieszków rurowych o wybitnej jakości i innowacyjnej technologii, zapewniając, że każdy produkt będzie działał dobrze w różnych warunkach i wspierając postęp branży.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Wyróżnienia i certyfikaty

  • Certyfikat patentowy wynalazku
  • Certyfikat patentowy wynalazku
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat zgodności

Aktualności i informacje

Kolektor wydechowy Wiedza branżowa


Kolektor wydechowy jest podstawowym elementem układu wydechowego silnika spalinowego, a także jednym z kluczowych produktów firmy JIATIAN w zakresie łączników rurowych w branży motoryzacyjnej. Jako element pierwszego stopnia układu wydechowego, kolektor wydechowy jest montowany bezpośrednio na otworze wydechowym głowicy cylindrów, a kolektor wydechowy podejmuje krytyczne zadanie gromadzenia i prowadzenia gazów spalinowych o wysokiej temperaturze i pod wysokim ciśnieniem z każdego cylindra do kolejnego przewodu wydechowego, co ma kluczowe znaczenie dla wydajności wydechowej i ogólnej wydajności silnika.

1. Zasada działania kolektora wydechowego

Zbieranie gazu: Podczas suwu wydechu każdego cylindra zawór wydechowy otwiera się, a spaliny o wysokiej temperaturze (do 800-1000 ℃) i pod wysokim ciśnieniem wchodzą do odpowiedniej rury odgałęzionej kolektora wydechowego przez otwór wydechowy.
Jednolita zbieżność: wieloodgałęziona konstrukcja kolektora (dopasowana do liczby cylindrów silnika) kieruje gazy z różnych cylindrów do jednego głównego wylotu, unikając wzajemnego zakłócania się impulsów wydechowych z sąsiednich cylindrów, aby zapewnić płynny wydech.
Adaptacja termiczna: W kolektorze wydechowym JIATIAN zastosowano specjalny materiał i konstrukcję, aby wytrzymać ciągłe rozszerzanie i kurczenie się cieplne podczas pracy silnika, zapobiegając wyciekom gazu i deformacjom konstrukcyjnym.

2. Podstawowe działanie produktu

Wskaźnik wydajności Kolektor wydechowy JIATIAN Zwykłe produkty rynkowe Podstawowe wsparcie techniczne JIATIAN
Odporność na wysoką temperaturę Utrzymuje stabilną pracę w temperaturze 1050 ℃ przez długi czas, bez pęknięć po 10 000 cykli termicznych Odkształcenia lub mikropęknięcia pojawiają się po przekroczeniu 900℃ lub po 6000 cyklach termicznych Wykorzystuje surowce ze stali nierdzewnej o wysokiej zawartości niklu; przetwarzane przez linię produkcyjną pieca do lutowania na dużą skalę
Wydajność NVH Hałas wydechowy jest zmniejszony o 12 dB (testowano w standardowych warunkach pracy), a współczynnik izolacji drgań sięga 85% Redukcja hałasu wydechowego jest mniejsza niż 8 dB, a współczynnik izolacji wibracji wynosi około 60% Precyzyjny układ rur zaprojektowany przez profesjonalne centra obróbcze; dostosowane do indywidualnych potrzeb amortyzujące wsporniki montażowe
Kontrola wagi Masa kolektora silnika 4-cylindrowego wynosi ≤3,2kg Waga tej samej specyfikacji wynosi zazwyczaj 4,0-4,5 kg Technologia formowania rur cienkościennych na hydraulicznych maszynach do formowania wewnętrznego (średnica obróbki φ10-φ80)
Szybkość wycieku Szybkość wycieku jest mniejsza niż 0,01% pod ciśnieniem 0,8 MPa Stopień wycieku wynosi zazwyczaj powyżej 0,05% Spawane przez w pełni automatyczne spawarki laserowe i roboty spawalnicze, ze 100% wykrywaniem nieszczelności po spawaniu


Produkty JIATIAN do kolektorów wydechowych w pełni ucieleśniają zalety techniczne firmy w zakresie samochodowych łączników rurowych: opierając się na hydraulicznych maszynach do rozprężania wody 800T i technologii rdzenia z falistej rury rozprężającej wodę (wiodącej w branży), wewnętrzny kanał przepływu kolektora jest bardziej gładki, co dodatkowo poprawia wydajność wydechu, zapewniając jednocześnie wytrzymałość konstrukcyjną.


3. Przypadki zastosowania

  • Obszar pojazdów użytkowych: Stosuje się go w 3,0-litrowym silniku wysokoprężnym krajowej marki samochodów ciężarowych o dużej ładowności. W scenariuszu pracy pod dużym obciążeniem w transporcie na duże odległości (praca ciągła przez 12 godzin dziennie) kolektor zachowuje integralność strukturalną bez uszkodzeń wynikających ze zmęczenia cieplnego, a przeciwciśnienie spalin jest kontrolowane stabilnie w granicach 12 kPa, skutecznie zapewniając moc wyjściową silnika i oszczędność paliwa.
  • Pole pojazdów pasażerskich: Jest wyposażony w turbodoładowany silnik 1,5T pojazdu osobowego typu joint-venture. W miejskich warunkach pracy typu stop-and-go zoptymalizowana konstrukcja kolektora NVH zmniejsza hałas wydechowy w samochodzie o 10 dB w porównaniu z pierwotną konfiguracją, a komfort jazdy użytkownika jest doskonały.


4. Często zadawane pytania dotyczące kolektora wydechowego

  1. P: Jaki jest kluczowy czynnik wpływający na żywotność kolektora wydechowego?
    Odp.: Głównymi czynnikami wpływającymi są odporność materiału na wysoką temperaturę i odporność na cykle termiczne, a także niezawodność procesu spawania. W kolektorze wydechowym JIATIAN zastosowano wysokowydajną stal nierdzewną, a do ogólnego formowania zastosowano piec do lutowania twardego i technologię spawania laserowego, co może wydłużyć żywotność do ponad 150 000 km (co odpowiada całemu cyklowi życia silnika) w normalnych warunkach użytkowania.
  2. P: Czy kolektor wydechowy można wymienić i zmodyfikować samodzielnie?
    Odp.: Nie zaleca się wymiany ani modyfikacji bez profesjonalnego doradztwa. Pozycja montażowa i kąt kolektora wydechowego JIATIAN są precyzyjnie skalibrowane w zależności od modelu silnika. Niewłaściwa modyfikacja doprowadzi do zwiększenia przeciwciśnienia spalin, zmniejszenia mocy silnika, a nawet uszkodzenia katalizatora trójdrożnego. Firma świadczy usługi profesjonalnego dopasowywania i doradztwa instalacyjnego dla klientów spółdzielczych.

  3. P: Jak ocenić, czy kolektor wydechowy jest uszkodzony?
    Odp.: Typowe objawy awarii obejmują wyciek gazu z otworu wydechowego (któremu towarzyszy nietypowy hałas), lokalne odkształcenie kołnierza i zwiększone przeciwciśnienie wydechu (prowadzące do spadku mocy silnika). Kompleksowe laboratorium JIATIAN może świadczyć klientom profesjonalne usługi wykrywania i analizy awarii.


5. Wskazówki dotyczące konserwacji kolektora wydechowego

  1. Regularny cykl inspekcji :
    • W przypadku pojazdów osobowych: Sprawdź uszczelnienie kołnierza kolektora i szwy spawalnicze co 20 000 km;
    • W przypadku pojazdów użytkowych: Sprawdzaj co 10 000 km (ze względu na większe obciążenie), koncentrując się na sprawdzaniu pęknięć i poluzowanych elementów złącznych.
  2. Kluczowe punkty konserwacji :
    • Podczas demontażu i montażu użyj kluczy dynamometrycznych, aby zablokować śruby kołnierza zgodnie z określonym momentem obrotowym (zwykle 25-35 N·m, w zależności od instrukcji konserwacji pojazdu), aby uniknąć deformacji kołnierza spowodowanej nierównomierną siłą;
    • Unikaj mycia komory silnika wodą pod wysokim ciśnieniem natychmiast po wyłączeniu pojazdu (zetknięcie kolektora o wysokiej temperaturze z zimną wodą spowoduje szok termiczny i pęknięcia);
    • Jeśli uszczelka jest zestarzała, należy ją na czas wymienić na oryginalne akcesoria dostarczone przez JIATIAN, aby zapobiec wyciekom spalin.
  3. Nieprawidłowa obsługa :
    Po wykryciu nietypowego hałasu lub wycieku gazu przestań go używać i skontaktuj się z zespołem technicznym posprzedażnym JIATIAN. Profesjonalni inżynierowie firmy zapewnią wskazówki dotyczące rozwiązywania problemów na miejscu lub zdalnie, w zależności od zjawiska awarii.

6. Porównanie z podobnymi produktami (kolektor wydechowy vs. kolektor wydechowy)

Typ produktu Struktura rdzenia Obowiązujące scenariusze Zalety Wady Zalety produktu JIATIAN
Kolektor wydechowy (JIATIAN’s main product) Zintegrowana rura wieloodgałęziona, krótka długość rury, pojedynczy wylot Masowo produkowane pojazdy osobowe, pojazdy użytkowe, maszyny inżynieryjne Niski koszt, zwarta konstrukcja, odpowiednia do dopasowania wsadowego, dobra kompatybilność z oryginalnym układem wydechowym Impuls wydechowy każdego cylindra łatwo się wzajemnie zakłóca (niewielki wpływ na modele konwencjonalne) Zoptymalizowany układ rur przez centra obróbcze, redukujący wzajemne zakłócenia; wysoka niezawodność materiału, odpowiednia do różnych warunków pracy
Głowica wydechowa Niezależne długie rury odgałęźne, konstrukcja o równej długości, wiele wylotów Zmodyfikowane pojazdy, samochody wyścigowe Impulsy wydechowe nie kolidują ze sobą, a moc wyjściowa przy dużej prędkości jest doskonała Wysoki koszt, duża objętość, nie nadaje się do modeli produkowanych masowo, słaby moment obrotowy przy niskich prędkościach JIATIAN może dostarczać niestandardowe produkty do hederów dla specjalnych klientów, opierając się na maszynach do gięcia rur CNC oraz możliwościach badawczo-rozwojowych, równoważąc wydajność i koszty
JIATIAN, jako profesjonalny producent samochodowych łączników rurowych, posiadający 10 automatycznych giętarek do rur CNC i wiele zestawów zaawansowanego sprzętu, może nie tylko dostarczać standardowe produkty z zakresu kolektorów wydechowych do produkcji masowej, ale także podejmować niestandardowe prace nad specjalnymi elementami rur wydechowych, takimi jak kolektory wydechowe, zgodnie z potrzebami klienta, a jakość produktu gwarantują kompleksowe testy laboratoryjne firmy.
