Jak wybrać odpowiednią linię wtryskiwaczy paliwa do zastosowań motoryzacyjnych?

Jul 23, 2026

Kategorie

Wybór odpowiedniego przewodu wtryskiwacza paliwa do samochodu sprowadza się do czterech czynników

Prawo przewód wtryskiwacza paliwa samochodowego to taki, który odpowiada ciśnieniu roboczemu układu dostarczania paliwa, wykorzystuje materiał dostosowany do rodzaju paliwa i środowiska pod maską, łączy się poprzez sposób dopasowania do wtryskiwacza i szyny oraz ma odpowiedni wymiar pod względem średnicy, grubości ścianki i długości prowadzenia. Błędne ustawienie którejkolwiek z tych zmiennych zwykle skraca żywotność i może z czasem prowadzić do nierównomiernego dostarczania paliwa do końcówki wtryskiwacza.

W benzynowym silniku wielopunktowym przewód paliwowy o niskim lub średnim ciśnieniu z powłoką odporną na korozję jest zazwyczaj wystarczający dla segmentu zasilania wtryskiwacza. W silniku benzynowym z bezpośrednim wtryskiem paliwa lub silniku wysokoprężnym z systemem Common Rail przewód wtryskiwacza pomiędzy listwą lub pompą a każdym wtryskiwaczem musi wytrzymywać ciśnienia o rząd wielkości wyższe, co wymaga stosowania rur stalowych obrabianych na zimno zamiast standardowego zestawu węży. W poniższych sekcjach bardziej szczegółowo omówiono każdy czynnik wyboru wraz z wykresami referencyjnymi, które pokazują porównanie tych zmiennych na popularnych platformach silników.

Co za Linia wtryskiwaczy paliwa Faktycznie występuje w układzie paliwowym

Przewód wtryskiwacza paliwa to odcinek przewodu doprowadzający paliwo pod ciśnieniem z pompy lub wspólnej szyny do dyszy wtryskiwacza w każdym cylindrze. W szerszej linii gazowej w sieci samochodowej znajduje się na samym końcu ścieżki dostaw, za przewodem zbiornika, przewodem filtrów i przewodem zasilającym, tuż przed punktem dozowania paliwa i rozpylania go do otworu dolotowego lub komory spalania. Ponieważ pracuje najbliżej wtryskiwacza, w tym segmencie występują najostrzejsze impulsy ciśnienia w całym obwodzie paliwowym.

W codziennych rozmowach przewody paliwowe do pojazdów samochodowych często są łączone w grupy, ale sam przewód wtryskiwaczy jest odrębnym elementem, od zbiornika do przewodu pompy lub przewodu powrotnego. Musi tolerować szybkie pulsacje ciśnienia powstające przy każdym otwarciu i zamknięciu wtryskiwacza, w niektórych przypadkach setki razy na sekundę w całym zakresie prędkości obrotowych silnika, jednocześnie utrzymując odpowiednią szczelność, aby zapobiec nawet niewielkim wyciekom w punktach połączeń.

Dlaczego segment przewodów wtryskiwaczy przyciąga szczególną uwagę inżynierów

W przeciwieństwie do przewodów paliwowych ogólnego przeznaczenia, przewód wtryskiwacza zazwyczaj wymaga sztywnej lub półsztywnej konstrukcji ścianki, aby utrzymywał swój kształt w stosunku do korpusu wtryskiwacza pod wpływem wibracji. W wielu katalogach części tego typu przewód paliwowy jest wymieniony w części osprzęt do dostarczania paliwa wraz z pasującymi złączkami, zaciskami i zaciskami montażowymi, ponieważ wszystkie te części współpracują ze sobą, aby zapewnić szczelność połączenia podczas powtarzających się zmian ciśnienia.

Typowe materiały stosowane w przewodach wtryskiwaczy paliwa i ich porównanie

Cztery rodziny materiałów pokrywają większość rynku przewodów wtryskiwaczy paliwa do samochodów: stal nierdzewna, stal stopowa obrabiana na zimno, nylon oraz rurki kompozytowe lub wzmocnione polimery. Każdy z nich inaczej równoważy tolerancję ciśnienia, odporność na korozję i elastyczność, dlatego projektanci silników rzadko używają tego samego materiału po stronie zasilania niskiego ciśnienia i stronie wtryskiwacza wysokiego ciśnienia w tym samym układzie.

Migawka materiałowa do wyboru przewodu wtryskiwacza paliwa

Ogólne porównanie materiałów powszechnie stosowanych w zespołach przewodów wtryskiwaczy paliwa w samochodach
Materiał	Typowa klasa ciśnienia	Odporność na korozję	Elastyczność	Wspólna aplikacja
Stal nierdzewna	Segment wysokiego ciśnienia Common Rail	Wysoka	Niski	Przewody zasilające wtryskiwacze Diesel i GDI
Stal stopowa, obrabiana na zimno	Segment wysokiego ciśnienia Common Rail	Umiarkowane do wysokiego	Niski	Rury wtryskiwaczy Common Rail do silników wysokoprężnych
Nylon	Niski to moderate pressure	Wysoka	Wysoka	Linie zasilania, powrotu i pary
Kompozytowy, wzmocniony	Umiarkowane ciśnienie	Umiarkowane do wysokiego	Umiarkowane	Linie zasilania i zworki średniego ciśnienia

W segmencie wysokociśnieniowym dominują stal nierdzewna i stopy stali obrabiane na zimno, ponieważ obie mogą przejść proces autofrettage, czyli etap obróbki na zimno, który dociska wewnętrzną ścianę do granicy plastyczności i pozostawia warstwę szczątkowego naprężenia ściskającego. To naprężenie szczątkowe równoważy naprężenie rozciągające powstające podczas każdego impulsu ciśnienia wtrysku, co jest jednym z powodów, dla których prawidłowo obrobiony stalowy przewód wtryskiwacza może wytrzymać ciśnienia znacznie przekraczające 200 MPa w silnikach Diesla typu Common Rail bez wczesnych pęknięć zmęczeniowych.

Względne porównanie pięciu współczynników wydajności, jedynie przegląd ilustracyjny

Dopasowanie wartości ciśnienia do używanego układu wtryskowego

Klasa ciśnienia to pierwszy filtr, który należy zastosować przy zawężaniu opcji przewodu paliwowego. Linia zbudowana dla niskociśnieniowego obwodu zasilania benzyną nie zastępuje segmentu zasilającego wtryskiwacz Common Rail, a użycie niewłaściwej klasy w którymkolwiek kierunku albo marnuje margines trwałości, albo stwarza rzeczywiste ryzyko niezawodności.

Typowe ciśnienie robocze według typu systemu

Przybliżone ciśnienie robocze według typu układu wtryskowego, tylko zakresy odniesienia, a nie ścisła skala liniowa

Wysokociśnieniowy wtryskiwacz Common Rail do silników wysokoprężnych to segment, któremu inżynierowie poświęcają najwięcej uwagi, ponieważ musi wytrzymywać zarówno ekstremalne ciśnienie statyczne, jak i szybką pulsację. Układy benzynowe z bezpośrednim wtryskiem znajdują się pośrodku i wymagają rury, która wytrzyma dwucyfrowe wartości MPa bez grubości ścianki przewodu diesla. Zrozumienie, do którego przedziału należy pojazd, to najszybszy sposób na utworzenie krótkiej listy pasujących linii wtryskiwaczy paliwa przed przyjrzeniem się szczegółom materiału lub montażu.

Typy złączy przewodów paliwowych i metody połączeń zapewniające bezpieczne uszczelnienie

Przewody paliwowe i złączki działają jako pojedynczy system, a nie jako oddzielne produkty, ponieważ rurka o prawidłowej ocenie może nadal przeciekać, jeśli zostanie sparowana z niedopasowanym złączem. W zespołach przewodów wtryskiwaczy paliwa do pojazdów samochodowych zazwyczaj stosuje się jeden z kilku sprawdzonych sposobów połączeń, wybieranych na podstawie klasy ciśnienia, materiału rury i częstotliwości serwisowania złącza.

Rodzaje połączeń przewodów paliwowych spotykanych w nowoczesnych pojazdach

Okucia flarowe uformować uszczelnienie metal-metal za pomocą rozszerzonego końca rury dociśniętego do pasującego stożka, powszechnie stosowanego w stalowych przewodach wtryskiwaczy, które są narażone na wysokie ciśnienie.
Złączki zaciskowe polegają na tulejce, która wgryza się w ściankę rury podczas dokręcania nakrętki, co jest przydatne tam, gdzie konieczne jest połączenie linki bez rozszerzania końca rury.
Szybkozłączki zatrzaskują się i są szeroko stosowane w nylonowych przewodach zasilających i powrotnych, gdzie podczas prac serwisowych liczy się szybki montaż i demontaż.
Okucia banjo użyj złącza typu wydrążonej śruby, które pozwala na ustawienie przewodu pod stałym kątem obrotu, często spotykanym na wlocie wtryskiwacza, gdzie jest mało miejsca.
Wciśnij okucia kolcowe ze wzmocnionymi przewodami paliwowymi w sekcjach obwodu o niższym ciśnieniu i zazwyczaj są zabezpieczone obejmą.
Gwintowane nakrętki dociskowe są stosowane w portach wtryskiwaczy i szyn na stalowych liniach wysokiego ciśnienia, dokręcane momentem zgodnie z ustaloną specyfikacją podczas montażu.

Węże i złączki samochodowe współpracujące ze sobą

W praktyce węże i złączki samochodowe do samochodowych przewodów paliwowych łączą sztywne odcinki rur z krótkimi elastycznymi odcinkami węży, gdzie wymagana jest izolacja drgań pomiędzy silnikiem a podwoziem. Rodzaje złączy przewodów paliwowych różnią się w przypadku złączy typu oryginalnego wyposażenia i typowych konstrukcji z rynku części zamiennych, dlatego najbezpieczniejszym podejściem przy wyborze typu złączy przewodu paliwowego na wymianę jest dopasowanie skoku gwintu, zewnętrznej średnicy rury i metody uszczelniania oryginalnej części, zamiast zakładać wymienność między rodzinami silników.

Uwagi dotyczące średnicy, grubości ścianki i długości przy wyborze linii wtryskiwacza

Skala średnicy zewnętrznej i grubości ścianki z uwzględnieniem klasy ciśnienia i wymaganego przepływu wtryskiwacza. Silnik wysokoprężny o większej pojemności lub pracujący przy dużych obciążeniach tłoczy więcej paliwa na cykl, więc przewód wtryskiwaczy zazwyczaj wymaga szerszego otworu, aby utrzymać prędkość przepływu i spadek ciśnienia w akceptowalnym zakresie, podczas gdy ścianka nadal musi być grubsza, aby wytrzymać wyższe ciśnienie robocze.

Przybliżona średnica zewnętrzna odcinka przewodu wtryskiwacza według platformy silnika, tylko informacje ogólne

Długość ma znaczenie tak samo jak średnica. Przebieg dłuższy niż to konieczne powoduje spadek ciśnienia i dodatkową masę, którą należy zamocować i podeprzeć, natomiast zbyt krótki odcinek powoduje obciążenie złączy na obu końcach, gdy silnik osiada pod własnymi mocowaniami. Przestrzeganie oryginalnej długości rury i geometrii zgięcia lub odpowiednio zmierzona wymiana pozwala uniknąć niepożądanych naprężeń na połączeniach wtryskiwaczy i szyny.

Prowadzenie, prześwit i ochrona przed wibracjami podczas instalacji

Prawidłowe poprowadzenie chroni przewód wtryskiwacza paliwa przed dwoma najczęstszymi przyczynami awarii: ciepłem i otarciami. Przewód biegnący blisko kolektora wydechowego starzeje się szybciej niż ten poprowadzony wzdłuż chłodniejszej strony komory silnika, a przewód ocierający się o wspornik lub wiązkę przewodów ostatecznie przetrze się przez jego zewnętrzną ściankę.

Postępuj zgodnie z oryginalną ścieżką prowadzenia i lokalizacjami zacisków, aby lina zachowała zaprojektowany odstęp od ruchomych części i gorących powierzchni.
Zachowaj widoczną szczelinę pomiędzy rurą a dowolnym elementem wydechu, dodając sekcję osłony termicznej, jeśli jest ona dostępna w układzie fabrycznym.
Zaciski montażowe rozmieszczone w równych odstępach, tak aby rura nie zgięła się na tyle, aby zetknąć się z sąsiednim osprzętem podczas ruchu silnika.
Unikaj zginania rur stalowych mocniej niż nominalny minimalny promień zgięcia, ponieważ ostre zagięcie powoduje rozrzedzenie ścianki i koncentruje naprężenia.
Po pierwszym cyklu nagrzewania należy sprawdzić moment dokręcenia każdego złącza, ponieważ rozszerzalność cieplna może nieznacznie poluzować połączenie dokręcone na zimno.

Rozpoznawanie zużycia, wycieków i problemów z wydajnością w zależności od przebiegu pojazdu

Zużycie przewodów wtryskiwaczy paliwa ma tendencję do narastania stopniowo, a nie pojawiania się od razu, dlatego okresowa kontrola wzrokowa wychwytuje większość problemów, zanim wpłyną one na właściwości jezdne. Poniższy wykres ilustruje, jak odsetek sprawdzonych linii wykazujących jakąś formę zużycia zwykle rośnie wraz ze wzrostem przebiegu.

Przykładowy udział skontrolowanych przewodów paliwowych wykazujących oznaki zużycia według przedziału przebiegu, ogólna tendencja w celach informacyjnych

Przewód wtryskiwacza paliwa rzadko ulega awarii bez znaków ostrzegawczych. Słaby zapach paliwa w pobliżu komory silnika, widoczny wilgotny osad wzdłuż rury, nierówna praca na biegu jałowym, której wcześniej nie było lub niewielki spadek odczytów ciśnienia paliwa podczas diagnostyki to powody, aby sprawdzić przewód i jego złączki, zanim problem wpłynie na rozruch lub przyspieszanie.

Praktyki konserwacyjne, które pomagają wydłużyć żywotność przewodu wtryskiwacza

Większość praktyk chroniących przewód wtryskiwacza paliwa jest prosta i nie wymaga dużego wysiłku, dzięki czemu można je łatwo włączyć do rutynowej wizyty serwisowej, a nie traktować je jako osobne zadanie.

Podczas wymiany oleju wytrzyj przewody i złączki i poszukaj matowego, lepkiego filmu, który wskazuje na powolne wyciekanie.
Sprawdź zaciski montażowe pod kątem pęknięć lub poluzowań, ponieważ linka, która może się poruszać, może w końcu się przetrzeć.
Utrzymuj komorę silnika wolną od zanieczyszczeń gromadzących się wokół przewodu, ponieważ uwięziona wilgoć i piasek drogowy przyspieszają korozję powierzchni.
Wymień zużyte zaciski i uszczelki jednocześnie z wszelkimi mocowaniami, które uległy uszkodzeniu podczas niepowiązanych prac naprawczych.
Upewnij się, że przestrzegane są okresy międzyobsługowe filtra paliwa, ponieważ zanieczyszczenia cząstkami stałymi mogą przyspieszyć zużycie przewodu wtryskiwacza i samego wtryskiwacza.

Praktyki produkcyjne związane z produkcją trwałych linii wtryskiwaczy paliwa

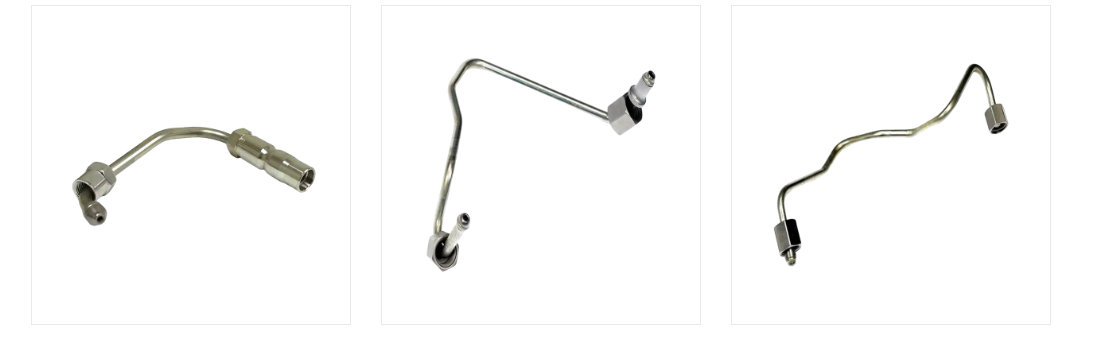

Opisane powyżej różnice w wydajności wynikają ze sposobu produkcji przewodu wtryskiwacza paliwa, a nie tylko z surowca, z którego pochodzi. Wysokociśnieniowe rury wtryskiwaczy są zwykle formowane ze specjalnie dobranych rurek ze stali niskostopowej, następnie poddawane obróbce cieplnej i obróbce na zimno w celu zwiększenia granicy plastyczności i wytrzymałości zmęczeniowej, dzięki czemu gotowa rura może wytrzymać pulsacje ciśnienia występujące w układzie Common Rail z silnikiem wysokoprężnym.

Obróbka autofrettage, podczas której podczas produkcji rura jest poddawana działaniu ciśnienia przekraczającego jej normalny zakres roboczy, tworzy warstwę szczątkowych naprężeń ściskających na wewnętrznej ścianie, która przeciwdziała naprężeniom rozciągającym powstającym podczas pracy. Następnie każdą linię kształtuje się za pomocą precyzyjnego gięcia rur CNC, tak aby trójwymiarowa geometria pasowała do układu silnika, co zapewnia prostotę montażu i pozwala uniknąć dodatkowych naprężeń w punktach mocowania.

Zakłady produkcyjne specjalizujące się w tej kategorii, takie jak JIATIAN w Ningbo, łączą sprzęt do gięcia rur CNC, linie do formowania hydraulicznego, zautomatyzowane spawanie laserowe i dedykowane obszary testowe, aby zachować dokładność wymiarową i integralność ścian w kolejnych seriach produkcyjnych. Ten rodzaj zintegrowanego procesu, od formowania rury po końcową kontrolę geometrii, umożliwia produkcję przewodów wtryskiwaczy paliwa w powtarzalnym standardzie w przypadku dużych zamówień, a także mniejszych serii niestandardowych.

Często zadawane pytania dotyczące przewodów wtryskiwaczy paliwa w samochodach

Często zadawane pytania dotyczące części i serwisu przewodów wtryskiwaczy paliwa w samochodach
P1: Co to jest przewód wtryskiwacza paliwa Przewód wtryskiwacza paliwa to odcinek przewodu, który przenosi paliwo pod ciśnieniem z pompy lub szyny Common Rail do wtryskiwaczy w każdym cylindrze, tworząc końcowe ogniwo na ścieżce dostarczania paliwa.	Pytanie 2: Do czego służy przewód wtryskiwacza paliwa Przekazuje paliwo pod ciśnieniem do wtryskiwacza, wytrzymując jednocześnie szybkie impulsy ciśnienia powstające przy każdym otwarciu i zamknięciu wtryskiwacza podczas pracy silnika.
P3: Gdzie znajduje się przewód wtryskiwacza paliwa Biegnie pomiędzy szyną paliwową lub pompą wysokociśnieniową a korpusem wtryskiwacza, zwykle wzdłuż górnej lub bocznej części silnika, w pobliżu kolektora dolotowego.	P4: Z jakich materiałów wykonane są przewody wtryskiwaczy paliwa Typowe opcje obejmują stal nierdzewną, stal stopową obrabianą na zimno, nylon i materiały kompozytowe, każdy dostosowany do różnych potrzeb w zakresie ciśnienia i elastyczności.
P5: Jaka jest różnica między przewodem wtryskiwacza paliwa a szyną paliwową Szyna paliwowa to wspólny kolektor, który rozprowadza paliwo pod ciśnieniem do każdego cylindra, natomiast przewód wtryskiwaczy to indywidualny segment łączący szynę lub pompę z pojedynczym wtryskiwaczem.	P6: Skąd mam wiedzieć, czy przewód wtryskiwacza paliwa jest uszkodzony Objawy obejmują widoczny zapach paliwa, wilgoć na rurze, niewyjaśnioną nierówną pracę na biegu jałowym lub spadek zmierzonego ciśnienia paliwa podczas kontroli diagnostycznej.
P7: Co powoduje nieszczelności przewodów wtryskiwaczy paliwa Typowe przyczyny to luźne lub zużyte złącza, przetarcia spowodowane słabym luzem do pobliskich części, korozja powierzchni i pękanie zmęczeniowe po długotrwałych zmianach ciśnienia.	Pytanie 8: Czy uszkodzony przewód wtryskiwacza paliwa może mieć wpływ na wydajność silnika Tak, uszkodzony przewód może powodować nierówne ciśnienie paliwa na wtryskiwaczu, co może prowadzić do nierównej pracy na biegu jałowym, wahań lub zmniejszenia mocy, w zależności od powagi problemu.
Pytanie 9: Jak często należy wymieniać przewody wtryskiwaczy paliwa Nie ma jednego ustalonego odstępu czasu, ponieważ żywotność zależy od przebiegu, trasy i warunków pracy, dlatego zaleca się okresową kontrolę wzrokową według ścisłego harmonogramu opartego na kalendarzu.	P10: Jak zapobiegać korozji przewodu wtryskiwacza paliwa Utrzymuj komorę silnika wolną od wilgoci i zanieczyszczeń, niezwłocznie napraw wszelkie uszkodzenia powłoki ochronnej i wybierz materiał odpowiedni do lokalnego środowiska pracy.
