Co to jest rurka wskaźnika poziomu oleju silnikowego? Przewodnik po materiałach i funkcjach

Co to jest Rurka wskaźnika poziomu oleju silnikowego

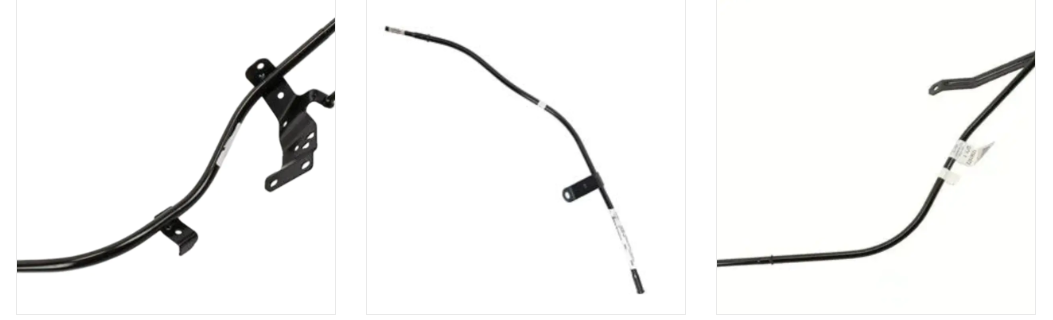

Rurka wskaźnika poziomu oleju silnikowego to cylindryczna rurka prowadząca zamontowana w misce olejowej silnika, w której znajduje się prętowy wskaźnik poziomu oleju i zapewnia technikom stabilny, szczelny kanał do sprawdzania poziomu i stanu oleju. An rurka wskaźnika poziomu oleju w silniku samochodowym często wspomaga również napełnianie lub spuszczanie oleju w niektórych konstrukcjach silników , co czyni go małym elementem odgrywającym ogromną rolę w codziennej konserwacji silnika. Rurka biegnie od otworu w górnej części bloku silnika w dół do miski olejowej, dzięki czemu prętowy wskaźnik poziomu jest ustawiony w tej samej pozycji za każdym razem, gdy jest włożony, dzięki czemu odczyty poziomu oleju pozostają spójne.

Rurka nie tylko prowadzi prętowy wskaźnik poziomu, ale także tworzy szczelną ścieżkę, która utrzymuje brud, wilgoć i zanieczyszczenia z dala od źródła oleju. Funkcja ta ma znaczenie w samochodach osobowych, ciężarówkach użytkowych, agregatach prądotwórczych i maszynach budowlanych wszędzie tam, gdzie silnik potrzebuje niezawodnego, powtarzalnego sposobu monitorowania poziomu i jakości oleju podczas rutynowych kontroli.

Podstawowe funkcje rurki wskaźnika poziomu

Dobrze zaprojektowana rurka wskaźnika poziomu oleju silnikowego nie tylko utrzymuje wskaźnik poziomu oleju na miejscu. Pełni kilka funkcji pomocniczych, które chronią silnik i upraszczają konserwację.

Kanał wykrywania poziomu oleju, zapewniający stabilny punkt włożenia i dokładne odczyty po ochłodzeniu silnika
Zapobieganie zanieczyszczeniom za pomocą pierścienia uszczelniającego i falistej końcówki, aby zablokować ciała obce i wilgoć z miski olejowej
Wspornik do napełniania lub spuszczania oleju, w niektórych konstrukcjach wyposażony w otwór wlewowy lub zawór spustowy na końcu rury
Trwałość konstrukcyjna, zbudowana z materiału odpornego na korozję, aby wytrzymać długotrwałą pracę w wysokiej temperaturze
Uproszczona wymiana przy użyciu połączeń gwintowych lub zatrzaskowych dostosowanych do różnych układów silnika

Materiały ze stali, stali nierdzewnej i elastycznych rurek wskaźnika poziomu

Wybór materiału wpływa na odporność rurki wskaźnika poziomu na ciepło, wibracje i korozję na przestrzeni lat pracy silnika. Trzy rodziny materiałów pokrywają większość zastosowań dostępnych obecnie na rynku.

Tabela 1: Typowe materiały rurek wskaźnika poziomu i typowe właściwości
Rodzaj materiału	Odporność na korozję	Typowe zastosowanie
Stalowa rurka wskaźnika poziomu oleju	Umiarkowane	Standardowe silniki pasażerskie i lekkie samochody dostawcze
Rurka wskaźnika poziomu ze stali nierdzewnej	Wysoka	Ciężkie ciężarówki, agregaty prądotwórcze, trudne warunki
Elastyczna rurka wskaźnika poziomu	Umiarkowane to High	Wąskie komory silnika z ograniczeniami dotyczącymi tras

Rysunek 1: Ilustracyjne porównanie odporności na korozję w przypadku typowych materiałów rurek wskaźnika poziomu

Rurki bagnetu ze stali nierdzewnej zazwyczaj zapewniają największą długoterminową odporność na rdzę i wżery, dlatego często pojawiają się w agregatach prądotwórczych i maszynach budowlanych, które pracują w wymagających warunkach zewnętrznych. Standardowe rury stalowe pozostają praktyczną i szeroko stosowaną opcją w codziennych zastosowaniach w pojazdach osobowych, natomiast elastyczne rurki prętowego wskaźnika poziomu rozwiązują problemy związane z prowadzeniem w komorach silnika, gdzie sztywna ścieżka rurowa jest niepraktyczna.

Czynniki trwałości wydłużające żywotność

Rurka wskaźnika poziomu znajduje się blisko ciepła silnika i ciągłych wibracji przez cały okres eksploatacji pojazdu, więc kilka szczegółów konstrukcyjnych ma wymierny wpływ na to, jak długo wytrzyma on do wymiany.

Kontrola uszczelnień i zanieczyszczeń

Pierścień uszczelniający na górze rury i część falista w pobliżu podstawy współpracują ze sobą, aby zapobiec przedostawaniu się wilgoci i zanieczyszczeń drogowych do miski olejowej. Zużyta lub brakująca uszczelka jest jedną z najczęstszych przyczyn pojawiania się zanieczyszczenia oleju podczas rutynowych kontroli, nawet jeśli sam olej był niedawno wymieniany.

Odporność na ciepło i wibracje

Ponieważ w wielu konstrukcjach silnika rura znajduje się blisko bloku i ścieżki wydechowej, tolerancja na wysokie temperatury jest równie ważna jak wytrzymałość materiału. Rury zbudowane z materiału odpornego na korozję i zapewniające dokładne dopasowanie montażowe zachowują swój kształt i położenie przez lata cykli termicznych, co zapewnia dokładność odczytu prętowego wskaźnika poziomu w miarę upływu czasu.

Oznacza, że rurka wskaźnika poziomu wymaga wymiany

Większość problemów z rurką wskaźnika poziomu wykazuje wyraźne sygnały ostrzegawcze, zanim spowodują większe problemy związane z konserwacją. Wczesne rozpoznanie tych usterek zapewnia dokładność kontroli oleju i zapobiega przedostawaniu się zanieczyszczeń do miski olejowej.

Miarka jest luźna lub zauważalnie się chwieje po włożeniu do rurki
Wokół podstawy, w miejscu styku rury z miską olejową, pojawiają się pozostałości lub wycieki oleju
Na całej długości rurki widoczne są zagięcia, wgniecenia lub pęknięcia
Miarka staje się trudna do płynnego wkładania i wyjmowania
Po czyszczeniu w otworze tuby pojawia się brud lub wilgoć

Rysunek 2: Przykładowy wzór skuteczności uszczelnienia na przestrzeni lat użytkowania dla różnych typów materiałów rur

Jak wymontować i zamontować rurkę wskaźnika poziomu

W większości silników wymiana rurki prętowego wskaźnika poziomu jest wykonalnym zadaniem po zlokalizowaniu starej rurki i uwolnieniu jej z punktu mocowania. Uszkodzona lub zatarta rurka wymaga na ogół ostrożnego i metodycznego usuwania, a nie użycia siły.

Wyjmowanie uszkodzonej rurki wskaźnika poziomu

Zlokalizuj punkt mocowania na bloku lub pokrywie zaworu i sprawdź, czy rurka jest gwintowana, mocowana zatrzaskowo czy przykręcana
Zastosuj delikatny nacisk wahadłowy, pociągając w górę, jeśli rurka jest wciskana w miskę
Jeśli rura jest zabezpieczona za pomocą elementu mocującego, najpierw usuń śrubę mocującą lub wspornik
Po wyjęciu starej rurki dokładnie oczyść otwór montażowy, aby usunąć zanieczyszczenia lub stary uszczelniacz

Instalowanie nowej rurki wskaźnika poziomu

Upewnij się, że zamienna rurka ma oryginalną długość, średnicę i sposób montażu
Przed montażem załóż nowy pierścień uszczelniający na rurę, aby zachować czyste uszczelnienie
Wprowadź rurkę równomiernie do otworu miski, aby uniknąć zagięcia dolnego końca
Zamocuj górny punkt mocowania zgodnie z oryginalną konstrukcją gwintowaną lub zatrzaskową
Włóż prętowy wskaźnik poziomu i upewnij się, że jest całkowicie osadzony i że odczyt jest dokładny, zanim zamkniesz komorę silnika

Porównanie typów rurek bagnetu obok siebie

Wybór pomiędzy stalą, stalą nierdzewną i elastyczną konstrukcją sprowadza się do rozważenia kilku praktycznych środków w stosunku do środowiska silnika, w którym rura będzie działać.

Rysunek 3: Porównanie wyników pięciu praktycznych środków w skali względnej

Rury ze stali nierdzewnej charakteryzują się odpornością na ciepło i korozję, co sprawdza się w zastosowaniach wymagających dużych obciążeń i w sprzęcie przeznaczonym do użytku na zewnątrz, natomiast rury elastyczne zyskują przewagę w prowadzeniu przez ciasne lub nieregularne układy komór silnika, gdzie trudniej jest dopasować sztywny kształt rury.

Zastosowania w różnych pojazdach i typach wyposażenia

Rurka wskaźnika poziomu oleju samochodowego występuje w szerokiej gamie platform zespołów napędowych, a materiał i kształt często są dostosowywane do konkretnego układu silnika.

Tabela 2: Typowe typy sprzętu i typowe uwagi dotyczące rurki wskaźnika poziomu
Typ wyposażenia	Typowe rozważania dotyczące rur
Samochody osobowe	Kompaktowa stalowa lub elastyczna rura zamontowana w ciasnej przestrzeni w komorze silnika
Samochody komercyjne	Wzmocniona rura ze stali lub stali nierdzewnej do dłuższych cykli pracy
Zestawy generatorów	Rura ze stali nierdzewnej wspierająca ekspozycję na zewnątrz i wibracje
Maszyny budowlane	Wytrzymała rura odporna na kurz, wilgoć i ciągły ruch

Rysunek 4: Przykładowy rozkład użycia rurki wskaźnika poziomu w typowych kategoriach sprzętu

O producencie

Jako chiński producent rurek do pomiaru poziomu oleju w silnikach samochodowych i fabryka rurek do pomiaru poziomu oleju w silnikach samochodowych, firma ma siedzibę w Wanhou, miasto Zhanqi, dystrykt Yinzhou, miasto Ningbo, obszar z dogodnymi połączeniami komunikacyjnymi, około 25 kilometrów od lotniska Ningbo Lishe i blisko nadmorskiej strefy przemysłowej Ningbo. Firma wyrosła z fabryki wyrobów metalowych Ningbo Xingxin, założonej w 1995 roku, a dziś działa jako przedsiębiorstwo high-tech specjalizujące się w samochodowych łącznikach rurowych na całym świecie. Teren o powierzchni 32 000 metrów kwadratowych i 26 000 metrów kwadratowych powierzchni fabrycznej .

Sprzęt produkcyjny obejmuje w pełni automatyczne giętarki do rur CNC, wielkogabarytowe linie montażowe pieców do lutowania, hydrauliczne maszyny do formowania wewnętrznego o średnicach od 10 do 80 milimetrów, hydrauliczną maszynę do rozprężania wody o masie 800 ton, w pełni automatyczne spawarki laserowe, roboty spawalnicze i wielkogabarytowe centra obróbcze, wspierane przez wewnętrzne laboratorium badawczo-testujące. Jako producent rurek do pomiaru poziomu oleju i dostawca rurek do pomiaru poziomu oleju, zespół oprócz podstawowej produkcji samochodowych rur falistych produkuje również rozwiązania OEM w zakresie rurek do pomiaru poziomu oleju, stosując technologię rur falistych ekspansyjnych opracowaną zgodnie z wysokimi standardami w branży.

Często zadawane pytania

Pytanie 1. Która rurka wskaźnika poziomu oleju pasuje do mojego silnika

Dopasuj zamiennik do oryginalnej długości rury, średnicy i sposobu montażu, ponieważ układy różnią się zauważalnie w zależności od modelu silnika.
Pytanie 2. Czy mogę wymienić samą rurkę bagnetu?

Tak, rurkę można zazwyczaj wymienić samodzielnie, bez konieczności wymiany samego prętowego wskaźnika poziomu lub innych otaczających go elementów.
Pytanie 3. Jak długo wytrzymuje rurka wskaźnika poziomu oleju

Żywotność zależy od materiału i warunków pracy, przy czym rury ze stali nierdzewnej zazwyczaj utrzymują skuteczność uszczelnienia dłużej niż standardowa stal w tych samych warunkach.
Pytanie 4. Jaki materiał jest najlepszy na rurki prętowego wskaźnika poziomu oleju

Stal nierdzewna zapewnia największą odporność na korozję w wymagających środowiskach, podczas gdy standardowa stal i elastyczne przewody dobrze sprawdzają się w wielu codziennych zastosowaniach w pojazdach pasażerskich.
Pytanie 5. Czy rurki wskaźnika poziomu oleju są uniwersalne?

Nie, rury są specyficzne dla silnika pod względem długości, średnicy i sposobu montażu, dlatego przed zamówieniem wymiany ważne jest dopasowanie oryginalnej konfiguracji części.
Pytanie 6. Czy da się naprawić zgiętą rurkę bagnetu

Drobne zagięcia są czasami prostowane, ale ogólnie rzecz biorąc, lepiej jest wymienić rurę z wgnieceniami lub pęknięciami konstrukcyjnymi, aby zachować odpowiednią szczelność.
Pytanie 7. Czy można wymienić rurkę wskaźnika poziomu oleju

Tak, większość rurek bagnetowych wykorzystuje połączenia gwintowane lub zatrzaskowe zaprojektowane specjalnie w celu ułatwienia wymiany.
Pytanie 8. Jak usunąć pękniętą rurkę bagnetu

Najpierw określ sposób montażu, a następnie zastosuj delikatny nacisk wahadłowy lub usuń element mocujący przed oczyszczeniem otworu montażowego z zanieczyszczeń.
Pytanie 9. Jak zamontować nową rurkę bagnetu

Zamontuj nowy pierścień uszczelniający, wprowadź rurkę równomiernie do otworu miski, zamocuj górne mocowanie i po zamontowaniu sprawdź dokładność odczytów prętowego wskaźnika poziomu.
Pytanie 10. Ile konserwacji wymaga rurka wskaźnika poziomu

Zwykle wystarczą rutynowe kontrole wizualne stanu uszczelnienia i bezpiecznego montażu, a wymianę należy przeprowadzić tylko wtedy, gdy pojawią się oznaki zużycia.
