Co to jest przewód wtryskiwacza paliwa? Wyjaśnienie funkcji, typów i zastosowań

Aug 06, 2026

Kategorie

Co to jest Linia wtryskiwaczy paliwa

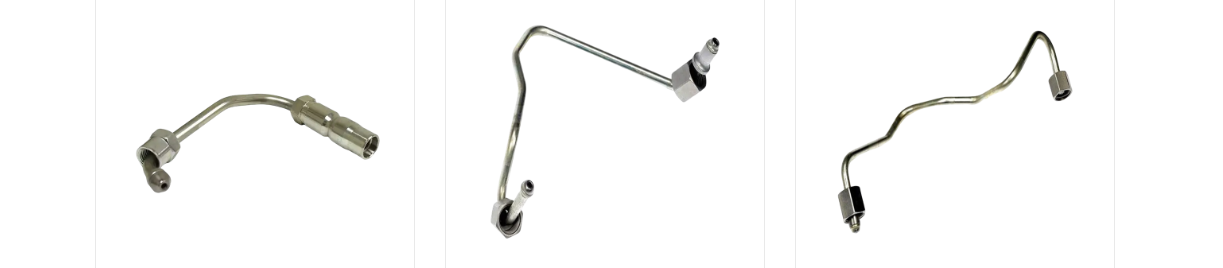

Przewód wtryskiwacza paliwa, nazywany również przewodem wtrysku paliwa, to sztywna metalowa rurka, która transportuje paliwo pod ciśnieniem z pompy wysokociśnieniowej lub wspólnej szyny do każdego wtryskiwacza paliwa, utrzymując ciśnienie i natężenie przepływu wymagane w procesie spalania. Rura sama w sobie nie wytwarza ciśnienia, przenosi ciśnienie wytworzone przed rurociągiem, przeciwstawiając się rozszerzaniu, zmęczeniu wibracyjnemu i powtarzającym się pulsacjom ciśnienia.

W nowoczesnych silnikach wysokoprężnych zbudowanych w oparciu o architekturę pomp Common Rail lub pomp rozdzielczych rura ta pracuje w powtarzających się cyklach ciśnieniowych, które w obecnych systemach produkcyjnych mogą przekraczać 2000 barówów, a niektóre zaawansowane platformy są zaprojektowane na ciśnienia dochodzące do 2700 barów. Ponieważ w normalnych okresach międzyobsługowych w rurociągu występują wielomilionowe skoki ciśnienia, grubość ścianki, promień zgięcia i stan powierzchni wewnętrznej projektuje się w oparciu o trwałość zmęczeniową, a nie tylko o pojedyncze ciśnienie rozrywające.

Charakterystyka podstawowa

Łączy pompę wysokociśnieniową lub Common Rail bezpośrednio z korpusem wtryskiwacza
Przesyła paliwo traktowane jako nieściśliwy płyn bez mierzalnego rozszerzania
Uformowane poprzez gięcie CNC, dzięki czemu geometria rur jest dokładnie dopasowana do punktów mocowania na bloku silnika
Wykonane z rur stalowych obrabianych na zimno, przystosowanych do powtarzalnych cykli zmęczenia pod wysokim ciśnieniem

Podstawowe funkcje przewodu wtryskowego paliwa

Przewód wtryskowy paliwa spełnia kilka zadań jednocześnie, a każde z nich wpływa na sposób uruchamiania silnika, pracę na biegu jałowym i reakcję pod obciążeniem.

Dostawa paliwa

Podstawowym zadaniem tego przewodu jest przemieszczanie odmierzonej objętości paliwa z wylotu pompy do wlotu wtryskiwacza bez strat, napowietrzania lub opóźnień, dopasowując sygnał wyjściowy przewodu wtryskiwacza paliwa do rozrządu wtryskiwaczy, tak aby każdy cylinder otrzymywał tę samą objętość zgodnie z harmonogramem.

Przekładnia wysokociśnieniowa

Rura musi przenosić skoki ciśnienia generowane przez pompę lub szynę, nie rozszerzając się ani nie absorbując energii, która zamiast tego powinna docierać do dyszy wtryskiwacza. Nawet niewielka ilość elastycznego rozszerzenia ścianki rurki może opóźnić wzrost ciśnienia na końcówce wtryskiwacza, co inżynierowie opisują jako spadek wydajności objętościowej.

Dokładność rozrządu wtrysku

Ponieważ paliwo traktowane jest jako nieściśliwe, przenoszenie fali ciśnienia przez przewód następuje w ułamku milisekundy. Wszelkie różnice w długości rur, średnicy wewnętrznej lub sztywności ścianek cylindrów mogą nieznacznie przesunąć czas wtrysku z jednego cylindra na drugi, dlatego zespoły inżynierów określają odpowiednie długości przewodów wtryskiwaczy paliwa i ścieżki zgięcia w rzędzie cylindrów, jeśli pozwala na to układ.

Wsparcie dla atomizacji

Stabilne ciśnienie w dyszy wtryskiwacza umożliwia atomizację paliwa w postaci drobnych kropelek, których wymaga spalanie. Kiedy rura wtryskowa paliwa jest zużyta, pęknięta lub ma zbyt mały rozmiar, ciśnienie w dyszy spada i jakość rozpylania spada, co zwykle objawia się nierówną pracą na biegu jałowym, trudniejszym rozruchem na zimno lub zwiększoną ilością dymu z wydechu.

Rodzaje przewodów wtryskiwaczy paliwa

Przewody wtryskiwaczy paliwa są zazwyczaj pogrupowane według konstrukcji ścian i platformy silnika, do której są zaprojektowane.

Ogólna klasyfikacja przewodów wtryskiwaczy paliwa i konstrukcji rur wtryskowych paliwa
Wpisz	Struktura	Typowe zastosowanie
Rura jednościenna	Jedna ciągła ściana stalowa ciągniona na zimno	Silniki wysokoprężne do samochodów osobowych i lekkich
Rura z podwójną ścianką (dupleksowa).	Dwie warstwy formowane na zimno w jedną ściankę w celu zwiększenia marginesu rozerwania	Silniki do samochodów ciężarowych, autobusów i pojazdów terenowych o dużej wytrzymałości
Rura poddana obróbce autofrettage	Pojedyncza ściana wstępnie naprężona wewnętrznie poprzez kontrolowane nadciśnienie	Systemy Common Rail powyżej 2000 barów
Rura pancerna/z rękawem	Standardowa rura wyposażona w zewnętrzną tuleję ochronną w miejscach zużycia	Silniki z ciasnym prowadzeniem w pobliżu ruchomych elementów

Klasyfikacja według zastosowania

Przewody wtryskiwaczy oleju napędowego pojazdów osobowych
Przewody wtryskowe paliwa do lekkich pojazdów użytkowych
Linie wtryskiwaczy do samochodów ciężarowych i autobusów
Linie maszyn rolniczych i budowlanych
Linie silników morskich i przemysłowych
Przewody wtryskiwaczy agregatu prądotwórczego

Struktura przewodu wtryskiwaczy paliwa

Gotowy zespół przewodu wtryskiwacza paliwa składa się z więcej niż jednej rurki. Każdy koniec jest uformowany i obrobiony tak, aby uszczelniał pompę lub szynę z jednej strony i wtryskiwacz z drugiej, natomiast część środkowa jest wygięta pod określonym promieniem, tak aby odsłonić otaczające elementy silnika bez kontaktu.

Uproszczony widok izometryczny zespołu przewodu wtryskiwacza paliwa pomiędzy korpusem pompy lub szyny a wtryskiwaczem

Kluczowe komponenty

Siedzisko stożkowe: obrobiona końcówka, która tworzy uszczelnienie metal-metal na wylocie pompy lub szyny
Nakrętka łącząca: nakręca się na kołek wylotowy i wciąga gniazdo stożka w uszczelniający kontakt
Korpus tuby: sekcja nośna pomiędzy obydwoma końcami, ukształtowana poprzez gięcie CNC
Nakrętka tulejowa: złączka po stronie wtryskiwacza, która zabezpiecza przeciwny koniec
Rękaw ochronny: dodano opcjonalną warstwę zewnętrzną w miejscu, w którym tuba w przeciwnym razie ocierałaby się o wsporniki lub sąsiednie linie

Dane dotyczące wydajności przewodu wtryskiwacza paliwa

Poniższe rysunki podsumowują powszechnie obserwowane zakresy ciśnień, rozkład wymiarów i porównawcze właściwości różnych typów rur. Przedstawiono je raczej jako ogólne punkty odniesienia niż specyfikacje dla dowolnego modelu pojedynczego silnika.

Ewolucja ciśnienia wtrysku w różnych generacjach systemów

Przybliżone ciśnienie Common Rail w barach w kolejnych generacjach systemów

Typowe ciśnienie robocze według zastosowania

Samochód osobowy Diesel

2000 bar

Lekki pojazd użytkowy

2200 barówów

Średnia/ciężka ciężarówka i autobus

2500 barów

Rolnictwo i Budownictwo

2200 barówów

Silnik morski i przemysłowy

1800 barów

Typowy górny zakres ciśnienia roboczego dla platformy silnika, wyrażony w barach

Wspólny rozkład średnicy zewnętrznej

6 mm, 15%

8 mm, 35%

10 mm, 30%

12 mm, 15%

14 mm, 5%

Względny udział rozmiarów średnic zewnętrznych powszechnie stosowanych w zastosowaniach w przewodach wtryskiwaczy paliwa

Porównanie wydajności różnych typów rur

Standardowa rura ciągniona na zimno Rura poddana obróbce autofrettage Rura dwuścienna/podwójna

Względne porównanie typów rur pod kątem pięciu atrybutów wydajności, oceniane w pięciopunktowej skali

Materiały i proces produkcyjny

Wybór materiału i metoda formowania wpływają na to, jak długo przewód wtryskiwacza paliwa wytrzymuje powtarzające się zmiany ciśnienia.

Typowe materiały stosowane do produkcji przewodów wtryskiwaczy paliwa i rur wtryskowych paliwa
Materiał	Typowa charakterystyka	Powszechne zastosowanie
Stal węglowa	Ciągnione na zimno, wysoka wytrzymałość na rozciąganie, ekonomiczne	Zastosowania w samochodach osobowych i lekkich
Stal stopowa	Wyższa odporność na zmęczenie dzięki dodatkom stopowym	Układy wysokoprężne średnio i wysokoobciążone
Stal nierdzewna	Silna odporność na korozję w środowisku wilgotnym lub morskim	Silniki do sprzętu morskiego, przemysłowego i zewnętrznego

Formowanie na zimno i autofrettage

Poprzez przyłożenie kontrolowanego ciśnienia wewnętrznego do rury podczas obróbki, na wewnętrznej ściance następuje odkształcenie plastyczne, tworząc szczątkowe naprężenia ściskające. To naprężenie szczątkowe kompensuje naprężenia rozciągające powstające podczas normalnego ciśnienia roboczego, co poprawia trwałość zmęczeniową i zwiększa margines ciśnienia rozrywającego gotowej rury wtryskowej paliwa.

Gięcie CNC i kontrola wymiarowa

Sprzęt do gięcia rur CNC kształtuje trójwymiarową geometrię każdej linii wtryskiwacza paliwa, tak aby pasowała do punktów mocowania w konkretnej konstrukcji silnika, pomagając w prawidłowym osadzeniu gotowej części bez dodatkowego naprężenia w punktach połączeń.

Zastosowania przewodów wtryskiwaczy paliwa i przewodów wtrysku paliwa

Przewody wtryskiwaczy paliwa są projektowane z uwzględnieniem przestrzeni prowadzenia, cyklu pracy i środowiska operacyjnego platformy, którą obsługują.

Samochody osobowe z silnikiem Diesla: kompaktowy promień zgięcia pasujący do komór silnika o krótkim rozstawie osi
Lekkie samochody dostawcze i pickupy: linie dopasowane do pracy na biegu jałowym przy wyższym cyklu pracy i zatrzymania startu
Średnie i ciężkie samochody ciężarowe i autobusy: przewody o większej średnicy zewnętrznej przystosowane do dłuższych cykli ciśnieniowych
Maszyny rolnicze i budowlane: przewody poprowadzone tak, aby tolerowały kurz, wibracje i duże wahania temperatury
Silniki morskie i przemysłowe: przewody posiadające dodatkową odporność na korozję dla wilgotnych środowisk pracy
Agregaty prądotwórcze i stacjonarne urządzenia energetyczne: linie o wymiarach dostosowanych do pracy ciągłej, a nie do pracy cyklicznej ze zmiennym obciążeniem

Możliwości produkcyjne przewodów wtryskiwaczy paliwa

Zakłady produkcyjne działające jako producenci rur wtryskiwaczy paliwa zazwyczaj łączą gięcie rur CNC, wewnętrzne formowanie na zimno i precyzyjną obróbkę pod jednym dachem, dzięki czemu tolerancje wymiarowe pozostają niezmienne od pierwszego prototypu aż do pełnej wielkości produkcji. Obiekt zbudowany wokół tego celu zwykle działa na dziesiątkach tysięcy metrów kwadratowych i łączy w sobie zautomatyzowane centra gięcia rur z dedykowanymi liniami do lutowania i spawania, aby zapewnić programy linii wtryskiwaczy paliwa OEM w ramach jednej, identyfikowalnej ścieżki produkcyjnej.

Typowy sprzęt produkcyjny

Wiele w pełni automatycznych giętarek do rur CNC zapewniających dokładną geometrię trójwymiarową
Hydrauliczne maszyny do formowania wewnętrznego obejmujące szeroki zakres średnic
Zautomatyzowane spawanie laserowe i stanowiska robotów spawalniczych zapewniają stałą jakość połączeń
Wielkogabarytowe centra obróbcze do formowania końcówek, gniazd stożkowych i nacinania gwintów
Specjalny obszar testowania i inspekcji w zakresie kontroli wymiarów i ciśnienia

Obiekty skonfigurowane w ten sposób są przystosowane do wspierania zarówno relacji z dostawcą rur wtryskiwaczy oleju napędowego do dystrybucji na rynku wtórnym, jak i roli producenta rur wtryskiwaczy Common Rail dla platform OEM, ponieważ ta sama linia technologiczna do formowania rur i automatycznego frettage może przełączać się między konfiguracjami duplex, jednościennymi i opancerzonymi bez konieczności inwestycji w osobne narzędzia. Dla nabywców poszukujących informacji na temat producenta rur wtryskowych paliwa z siedzibą w Chinach, połączenie wewnętrznych badań i rozwoju, kontrolowanego procesu formowania i zintegrowanych testów laboratoryjnych jest zazwyczaj tym, co określa, czy dostawca wysokociśnieniowych przewodów paliwowych jest w stanie utrzymać wąskie tolerancje w powtarzalnych seriach produkcyjnych.

Uwagi dotyczące instalacji i konserwacji

Prawidłowe postępowanie przed i po montażu ma bezpośredni wpływ na to, jak długo przewód wtryskiwacza paliwa będzie działał bezproblemowo.

Praktyki instalacyjne

Dokręcić nakrętki złączkowe zgodnie z sekwencją momentu obrotowego określoną dla silnika, pracując w równych, stopniowych etapach, a nie jednym ciągłym pociągnięciem
Podeprzyj rurę na całej jej długości za pomocą oryginalnych zacisków, aby obciążenie wibracyjne nie skupiało się na końcach złączki
Unikaj ponownego zginania lub prostowania utworzonej linii w terenie, ponieważ zmiana kształtu rury obrobionej na zimno usuwa naprężenia szczątkowe powstałe podczas produkcji

Znaki kontroli i zużycia

Wyciek paliwa lub mokre pozostałości wokół nakrętki złączkowej
Widoczne pękanie powierzchni w pobliżu gniazda stożka lub na wierzchołku zagięcia
Wżery lub odbarwienia powierzchni na liniach narażonych na działanie wilgoci lub soli drogowej
Nierówny rozruch na biegu jałowym lub twardy zimny start, który poprawia się po sprawdzeniu ciśnienia w szynie

Obsługa przechowywania

Jeśli przewód wtryskiwacza paliwa jest przechowywany przed montażem, trzymanie zaślepek ochronnych na miejscu i utrzymywanie przewodu w suchym miejscu o stabilnej temperaturze zmniejsza ryzyko korozji powierzchniowej spowodowanej wilgocią, zanim część dotrze do silnika.

Często zadawane pytania

P1: Co to jest przewód wtryskiwacza paliwa

Przewód wtryskiwacza paliwa to przewód wysokiego ciśnienia, który przesyła paliwo z pompy wtryskowej lub układu Common Rail do wtryskiwacza, utrzymując ciśnienie potrzebne do otwarcia wtryskiwacza i dostarczenia paliwa zgodnie z harmonogramem.

Pytanie 2: Do czego służy przewód wtryskiwacza paliwa

Obsługuje dostarczanie paliwa, przenoszenie wysokiego ciśnienia i dokładność wtrysku, utrzymując stały sygnał ciśnienia z pompy lub szyny na całej długości dyszy wtryskiwacza.

P3: Jak działa przewód wtryskiwacza oleju napędowego

Przewód przekazuje ciśnienie paliwa z minimalnym opóźnieniem, zapewniając precyzyjny czas wtrysku i pomagając wtryskiwaczowi wytworzyć drobno rozpylony strumień paliwa w momencie wtrysku.

P4: Z jakich materiałów wykonane są przewody wtryskiwaczy paliwa

Typowe materiały obejmują stal nierdzewną, stal węglową i stal stopową, wybrane na podstawie ciśnienia znamionowego, wymagań zmęczeniowych i środowiska pracy silnika.

Pytanie 5: Jak często należy sprawdzać przewody wtryskiwaczy paliwa

Typowa jest rutynowa kontrola wzrokowa po każdym okresie serwisowym, polegająca na sprawdzeniu wycieków na złączkach, pęknięć powierzchni w pobliżu zakrętów i korozji na powierzchni zewnętrznej.

Pytanie 6: Czy można naprawić przewód wtryskiwacza paliwa, czy też należy go wymienić

Ponieważ rura opiera się na określonym wewnętrznym układzie naprężeń szczątkowych, linię wykazującą pękanie, odkształcenie lub wyciek zwykle wymienia się zamiast zmieniać jej kształt lub naprawiać.

P7: Co powoduje nieszczelność lub pękanie przewodu wtryskiwacza paliwa

Najczęstszymi przyczynami są powtarzające się zmęczenie ciśnieniem, luźne lub nadmiernie dokręcone złącza, otarcia wibracyjne o pobliskie elementy i korozja.

Pytanie 8: Czy przewody wtryskiwaczy paliwa są takie same w przypadku silników benzynowych i wysokoprężnych

Nie, układy Common Rail i pompy w silnikach wysokoprężnych zazwyczaj działają przy znacznie wyższych ciśnieniach niż układy bezpośredniego wtrysku benzyny, dlatego grubość ścianki przewodu i dobór materiału odpowiednio się różnią.
