Jak wymienić przewód wtryskiwacza paliwa?

Typowe typy przewodów wtryskiwaczy paliwa i ich charakterystyka

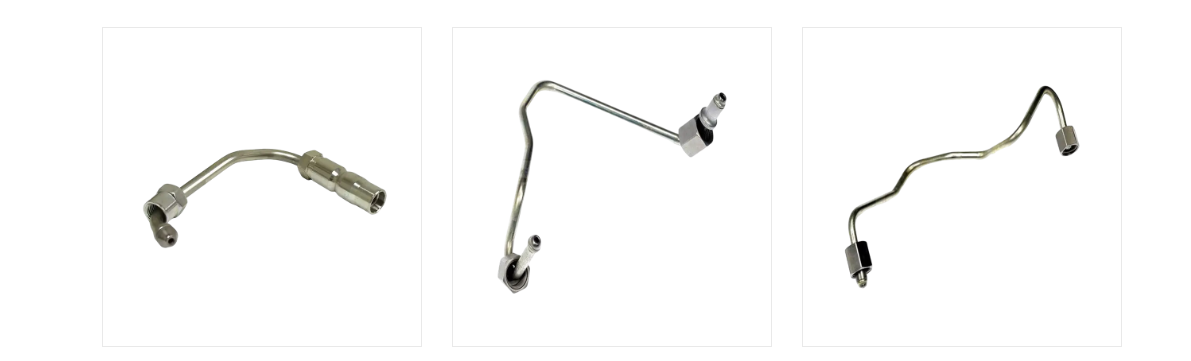

Nie każdy przewód wtryskiwacza paliwa wygląda i działa w ten sam sposób. Właściwy typ zależy od obsługiwanego układu wtrysku paliwa, ciśnienia, jakie musi wytrzymać, oraz elastyczności prowadzenia, na jaką pozwala komora silnika. Poniższe karty przedstawiają konfiguracje najczęściej spotykane przy zakupie linii zamiennej.

Przewody wtryskiwaczy paliwa są zaprojektowane tak, aby wytrzymywały bardzo specyficzne ciśnienie w zależności od obsługiwanego układu wtrysku paliwa. Starsze mechaniczne systemy pomp rzędowych zazwyczaj działają przy znacznie niższych ciśnieniach szczytowych niż nowoczesne systemy Common Rail. W szczególności architektura Common Rail w silnikach wysokoprężnych spowodowała wzrost ciśnienia wtrysku w kolejnych generacjach silników, aby poprawić atomizację i zmniejszyć emisję. Ponieważ właściwy przewód zamienny musi mieć parametry znamionowe co najmniej dla szczytowego ciśnienia roboczego układu, zrozumienie, gdzie w tym spektrum ciśnień znajduje się dany silnik, jest ważnym pierwszym krokiem przed zamówieniem części zamiennej. Poniższy miernik ilustruje przybliżoną pozycję nowoczesnych układów Common Rail z silnikiem wysokoprężnym w ogólnej skali odniesienia od 0 do 250 MPa.

Igła manometru znajduje się w górnej części skali, co odzwierciedla szeroko przywoływany punkt, zgodnie z którym nowoczesne układy Common Rail z silnikiem wysokoprężnym zwykle działają przy ciśnieniach szczytowych przekraczających 200 MPa. Jest to wartość znacznie wyższa niż zakres ciśnienia stosowany w starszych układach mechanicznych rzędowych pomp wtryskowych, które zazwyczaj mieszczą się w dolnej i środkowej części tej samej skali. Praktyczne konsekwencje dla każdego, kto zaopatruje się w zamienny przewód wtryskiwacza paliwa, jest proste: przewodu przeznaczonego do starszego układu o niższym ciśnieniu nie należy nigdy zastępować w nowoczesnym silniku z systemem Common Rail, nawet jeśli wymiary fizyczne wydają się podobne. Producenci uwzględniają to wymaganie dotyczące ciśnienia przede wszystkim poprzez dobór materiału i proces obróbki na zimno opisany w następnej sekcji, a nie po prostu poprzez zastosowanie grubszej ścianki zwykłych rur. Warto zauważyć, że dokładne ciśnienie szczytowe dla konkretnego modelu silnika należy zawsze potwierdzać w oparciu o specyfikację producenta silnika, a nie przyjmować na podstawie ogólnej skali odniesienia, takiej jak ta. Różne generacje silników tego samego producenta mogą również pracować przy różnych poziomach ciśnienia, ponieważ wymagania dotyczące emisji i wydajności zmieniają się z biegiem czasu. Jest to jeden z powodów, dla których wymiana przewodu wtryskiwacza paliwa nie jest zadaniem uniwersalnym i dlaczego dopasowanie dokładnej specyfikacji do wariantu silnika ma większe znaczenie niż dopasowanie wyłącznie na podstawie przybliżonego wyglądu fizycznego. W przypadku warsztatów obsługujących szeroką gamę modeli silników prowadzenie tabeli referencyjnej dla typowych zakresów ciśnień według typu układu może zmniejszyć ryzyko zainstalowania przewodu o niedostatecznej wartości znamionowej. Ponieważ linia pracująca poniżej zakresu ciśnienia znamionowego może ulec awarii bez wcześniejszych wyraźnych sygnałów ostrzegawczych, sprawdzenie specyfikacji jest ogólnie traktowane jako krok istotny dla bezpieczeństwa, a nie opcjonalna formalność. Przegląd tego kontekstu ciśnienia pomaga również wyjaśnić, dlaczego przewody wtryskiwaczy paliwa, w przeciwieństwie do wielu innych łączników rur samochodowych, są produkowane z zachowaniem stosunkowo wąskich tolerancji i dedykowanych klas ciśnienia, a nie w ramach jednej uniwersalnej konstrukcji.

Właściwy przewód wtryskiwacza paliwa musi być przystosowany do konkretnej klasy ciśnienia obsługiwanego silnika, ponieważ zastąpienie przewodu niższego ciśnienia nowoczesnym systemem Common Rail może prowadzić do awarii.

Jak zbudowane są przewody wtryskiwaczy paliwa: materiał, struktura i zasada działania

Przewód wtryskiwacza paliwa to coś więcej niż zwykła rurka. Zwykle jest wykonany ze specjalnie dobranych rur ze stali niskostopowej o wysokiej wytrzymałości, a następnie poddawany obróbce cieplnej w celu zwiększenia podstawowej granicy plastyczności. Wiele przewodów wysokociśnieniowych poddawanych jest następnie dodatkowemu procesowi obróbki na zimno, zwanemu samowzmacnianiem, podczas którego rura poddawana jest kontrolowanemu ciśnieniu wewnętrznemu, które powoduje niewielkie odkształcenie plastyczne wewnętrznej ścianki. Po zwolnieniu tego ciśnienia ściana wewnętrzna utrzymuje warstwę szczątkowych naprężeń ściskających, które należy pokonać ciśnieniem roboczym, zanim w materiale wytworzy się jakiekolwiek naprężenie rozciągające, co znacząco poprawia odporność zmęczeniową i ciśnienie rozrywające. Następnie wykorzystuje się precyzyjny sprzęt do gięcia rur CNC, aby nadać gotowej linii dokładną trójwymiarową geometrię wymaganą przez konkretny silnik, ponieważ niedopasowany promień gięcia może skoncentrować naprężenia w niewłaściwym punkcie wzdłuż linii. Poniższa tabela podsumowuje elementy konstrukcyjne zwykle spotykane w sztywnej linii wysokociśnieniowej w porównaniu z elastyczną linią falistą.

Wytrzymałość zmęczeniowa przewodu wtryskiwacza paliwa zależy w dużej mierze od sposobu obróbki stalowych rurek, a nie samej grubości ścianki. Powtarzające się impulsy wysokiego ciśnienia powstające podczas każdego wtrysku powodują cykliczne obciążenie wewnętrznej ścianki rury, czyli miejsca, w którym z biegiem czasu najprawdopodobniej powstają pęknięcia zmęczeniowe. Obróbka cieplna może poprawić podstawową wytrzymałość stali, ale dalszy proces autowzmocnienia na zimno jest specjalnie stosowany w celu przeciwdziałania temu cyklicznemu naprężeniu. Poniższa tabela przedstawia ilustracyjny względny wskaźnik trwałości zmęczeniowej porównujący rury standardowe, rury poddane obróbce cieplnej i rury poddane obróbce autofrettage.

Jak pokazuje wykres, na tej ilustracji jako podstawowy wskaźnik względnej trwałości zmęczeniowej przyjęto standardowe rury stalowe bez dodatkowej obróbki. Rury poddane obróbce cieplnej wykazują umiarkowaną poprawę w porównaniu z wartością bazową, zgodnie z ogólną zasadą inżynieryjną, zgodnie z którą obróbka cieplna zwiększa podstawową granicę plastyczności, a zatem podnosi poziom naprężenia, jakie rura może wytrzymać, zanim narosną uszkodzenia zmęczeniowe. Rury poddane obróbce autofrettage wykazują największą poprawę spośród trzech kategorii w tym ilustracyjnym porównaniu, co jest zgodne z tym, dlaczego ten proces obróbki na zimno jest szczególnie kojarzony z produkcją wysokociśnieniowych przewodów wtryskiwaczy paliwa, a nie rur stalowych ogólnego przeznaczenia. Mechanizm leżący u podstaw tej poprawy polega na tym, że resztkowe naprężenia ściskające pozostałe w ścianie wewnętrznej po samowzmocnieniu muszą najpierw zostać przezwyciężone poprzez robocze naprężenie rozciągające, zanim rozwinie się jakiekolwiek naprężenie rozciągające netto, skutecznie podnosząc praktyczny próg zmęczenia. Jest to szczególnie istotne w przypadku przewodów wtryskiwaczy, ponieważ podlegają one bardzo dużej liczbie cykli ciśnienia w okresie eksploatacji silnika, co sprawia, że ​​nawet umiarkowana poprawa odporności zmęczeniowej ma znaczenie w ujęciu skumulowanym. Warto traktować ten wykres raczej jako ilustracyjne porównanie względne niż gwarancję określonej żywotności, ponieważ rzeczywista wytrzymałość zmęczeniowa zależy również od średnicy rury, grubości ścianki, promienia zgięcia i jakości montażu. Ogólnie oczekuje się, że prawidłowo wyprodukowana i prawidłowo zainstalowana linia poddana obróbce autofrettage będzie działać lepiej niż standardowa rura o podobnych wymiarach w tych samych warunkach pracy, w oparciu o podstawową wiedzę materiałową opisaną powyżej. Jest to jeden z powodów, dla których wyspecjalizowany producent rurek wtryskiwaczy paliwa zazwyczaj traktuje ten etap przetwarzania jako podstawową część produkcji, a nie opcjonalną modernizację. Dla nabywców i warsztatów zaopatrujących się w linie zamienne potwierdzenie, że dostawca stosuje tego rodzaju obróbkę w liniach wysokociśnieniowych, może być istotną kwestią, niezależną od podstawowej specyfikacji wymiarowej linii. Zrozumienie tych szczegółów produkcyjnych pomaga również wyjaśnić, dlaczego zwykła rura stalowa, nawet o dopasowanych wymiarach zewnętrznych, nie jest uważana za odpowiedni substytut specjalnie zaprojektowanego przewodu wtryskiwacza paliwa w zastosowaniach wysokociśnieniowych.

Obróbka na zimno metodą autofrettage i precyzyjne gięcie CNC zapewniają specjalnie skonstruowanym liniom wtryskiwaczy paliwa odporność na zmęczenie, dlatego zwykła rura stalowa nie jest odpowiednim substytutem.

Scenariusze zastosowań i kluczowe kryteria doboru przewodów wtryskiwaczy paliwa

Przewody wtryskiwaczy paliwa są stosowane w szerokim zakresie zastosowań w silnikach wysokoprężnych i z wtryskiem bezpośrednim. Silniki wysokoprężne do samochodów osobowych i lekkich ciężarówek z układami Common Rail opierają się na krótkich, precyzyjnie wygiętych przewodach wysokiego ciśnienia poprowadzonych przez ciasno upakowaną komorę silnika. W silnikach wysokoprężnych do samochodów ciężarowych i maszyn rolniczych często stosuje się dłuższe przewody o bardziej złożonej geometrii zagięcia, aby dotrzeć do wtryskiwaczy umieszczonych w poprzek większej głowicy cylindrów. W morskich silnikach wysokoprężnych i przemysłowych agregatach prądotwórczych często stosuje się przewody o większej średnicy, przystosowane do pracy ciągłej, a nie do sporadycznego użytku w samochodach. W układach bezpośredniego wtrysku benzyny również wykorzystywane są dedykowane przewody wysokociśnieniowe, chociaż zazwyczaj przy niższych ciśnieniach szczytowych niż w układach Common Rail z silnikiem wysokoprężnym.

Wybierając lub zaopatrując się w zamienny przewód wtryskiwacza paliwa, kupujący zazwyczaj przed złożeniem zamówienia u producenta lub dostawcy przestrzegają spójnego zestawu kryteriów:

1. Czy ciśnienie znamionowe przewodu jest równe lub wyższe od szczytowego ciśnienia roboczego układu silnika?
2. Czy średnica zewnętrzna i grubość ścianki odpowiadają specyfikacji oryginalnego sprzętu?
3. Czy geometria zagięcia i długość całkowita prawidłowo odzwierciedlają oryginalne prowadzenie?
4. Czy złączki końcowe i kąt stożka uszczelniającego odpowiadają podłączanym portom pompy i wtryskiwacza?
5. Czy materiał rurki i sposób jego obróbki (obróbka cieplna, autofrettage) są zgodne z wymaganiami dotyczącymi wysokiego ciśnienia?
6. Czy producent lub hurtownik może obsługiwać powtarzające się zamówienia ze stałą dokładnością wymiarową dla potrzeb floty lub wielu jednostek?

Podczas pracy silnika przewody wtryskiwaczy paliwa nie są poddawane stałemu, stałemu ciśnieniu; zamiast tego ciśnienie zmienia się szybko, gdy każde zdarzenie wtrysku otwiera i zamyka wtryskiwacz. Ten wzór pulsacji powtarza się wiele razy na sekundę przy typowych prędkościach obrotowych silnika, powodując powtarzające się cykle naprężeń na linii i jej końcówkach. Wybór linii przystosowanej wyłącznie do średniego ciśnienia roboczego, a nie do ciśnienia szczytowego osiąganego podczas każdego impulsu, pozostawiłby znacznie zmniejszony margines bezpieczeństwa. Inżynierowie dokonujący przeglądu projektu układu wtryskowego zazwyczaj patrzą na kształt pulsacji ciśnienia, a nie tylko na pojedynczą liczbę szczytową, aby zrozumieć rzeczywiste warunki pracy na linii. Poniższy wykres warstwowy przedstawia ilustracyjny wzór pulsacji ciśnienia w jednym cyklu wtrysku dla kontekstu.

Zacieniony wykres obszarowy pokazuje gwałtowny wzrost ciśnienia podczas samego wtrysku, odzwierciedlając krótki okres, w którym paliwo jest przetłaczane przez dyszę wtryskiwacza przy maksymalnym ciśnieniu w układzie. Poza tym oknem wtrysku ciśnienie w przewodzie ustala się w kierunku stosunkowo stabilnej linii bazowej związanej z ciśnieniem utrzymywania układu Common Rail lub pompy. Ten wzór powtarza się w sposób ciągły podczas pracy silnika, co oznacza, że ​​w ciągu normalnych godzin pracy przewód wtryskiwacza podlega bardzo dużej liczbie cykli ciśnienia. Praktyczne znaczenie tego wzorca pulsacji polega na tym, że specyfikacja ciśnienia znamionowego linii musi uwzględniać szczyt każdego impulsu, a nie tylko średnie ciśnienie w całym cyklu. Jest to również jeden z powodów, dla których odporność zmęczeniowa, omówiona w poprzedniej sekcji, jest tak ważnym czynnikiem projektowym, szczególnie w przypadku przewodów wtryskiwaczy paliwa, ponieważ przewód jest zasadniczo poddawany ciągłemu, cyklicznemu wzorowi obciążenia, a nie pojedynczemu ciśnieniu statycznemu. Wahania prędkości obrotowej i obciążenia silnika zmieniają również częstotliwość i do pewnego stopnia kształt tego wzorca pulsacji, ponieważ czas i czas wtrysku dostosowują się do wymagań dotyczących tankowania. Przewód prawidłowo oceniony i wykonany pod kątem zamierzonej klasy ciśnienia jest zaprojektowany tak, aby tolerować ten wzór pulsacji w oczekiwanym okresie międzyobsługowym silnika. Jeśli dana linia została niedostatecznie określona lub uległa uszkodzeniu zmęczeniowemu spowodowanemu wiekiem lub wadą produkcyjną, to powtarzająca się pulsacja jest często mechanizmem, który ostatecznie prowadzi do pęknięcia lub uszkodzenia w punkcie koncentracji naprężeń, takim jak zgięcie lub połączenie pasowe. Ten wzór naprężenia wywołany pulsacją jest również istotny w odniesieniu do wcześniejszego punktu dotyczącego ciśnienia znamionowego: linia, która wydaje się odpowiednia na podstawie samej wartości średniego ciśnienia, może nadal być zaniżona w stosunku do rzeczywistego szczytowego ciśnienia pulsacyjnego, jakiego doświadczy podczas pracy. Rozpoznanie tego rozróżnienia jest przydatnym kontekstem przy porównywaniu arkuszy specyfikacji różnych opcji linii wtryskiwaczy podczas podejmowania decyzji o wyborze lub wymianie.

Wybór odpowiedniego przewodu wtryskiwacza paliwa zależy od dopasowania ciśnienia znamionowego, wymiarów i geometrii zgięcia do konkretnego układu silnika, a nie tylko do ogólnej kategorii zastosowania.

Typy przewodów wtryskiwaczy paliwa: szczegółowe porównanie

W poniższej tabeli porównano trzy konfiguracje najbardziej istotne dla podjęcia decyzji o wymianie: sztywną wysokociśnieniową linię stalową, elastyczną linię falistą i niestandardową linię zamienną giętą CNC, produkowaną w przypadku braku gotowej części.

Nie każdy punkt wzdłuż linii wtryskiwacza paliwa podlega takim samym naprężeniom podczas pracy silnika. Proste odcinki rur ogólnie rozkładają naprężenia związane z ciśnieniem stosunkowo równomiernie na całej ich długości. Natomiast odcinki zgięte skupiają dodatkowe naprężenia na zewnętrznym promieniu krzywizny, ponieważ ścianka rury jest cieńsza i geometrycznie bardziej złożona na zakręcie niż na odcinku prostym. Połączenia armatury wprowadzają własną koncentrację naprężeń ze względu na geometrię stożka uszczelniającego i siłę docisku nakrętki złączkowej. Poniższa mapa cieplna przedstawia ilustracyjny wskaźnik naprężenia względnego w tych trzech strefach rur w trzech warunkach obciążenia silnika.

Mapa cieplna pokazuje wzrost naprężenia względnego od biegu jałowego do pełnego obciążenia we wszystkich trzech strefach rur, co wynika bezpośrednio z wyższych ciśnień wtrysku i częstszych zdarzeń wtrysku związanych z większym obciążeniem silnika. W każdym stanie obciążenia odcinek zgięty konsekwentnie wykazuje wyższy wskaźnik naprężenia względnego niż odcinek prosty, co ilustruje, dlaczego geometrię zgięcia i promień zgięcia traktuje się jako ważne szczegóły projektowe, a nie przypadkowe wybory trasy. Połączenia kształtowe również wykazują zwiększone naprężenia względne w porównaniu z odcinkami prostymi, choć generalnie nieco mniejsze niż przekrój zginany w tym ilustracyjnym porównaniu, co odzwierciedla skoncentrowany, ale zlokalizowany charakter naprężeń w miejscu połączenia gwintowego. Przy pełnym obciążeniu wszystkie trzy strefy wykazują najwyższe wartości na tym ilustracyjnym wzorze, zgodnie z wcześniejszą dyskusją na temat szczytowych pulsacji ciśnienia podczas każdego wtrysku przy większym zapotrzebowaniu na paliwo. Ten wzór pomaga wyjaśnić, dlaczego awarie związane ze zmęczeniem przewodów wtryskiwaczy paliwa są częściej zgłaszane w miejscach zgięć i połączeń montażowych niż wzdłuż nienaruszonego prostego odcinka rury. Dla producentów jest to część uzasadnienia stosowania precyzyjnego sprzętu do gięcia CNC, który może wytworzyć spójny, stopniowany promień zgięcia, a nie ostre lub nierówne zgięcie, które jeszcze bardziej skupiłoby naprężenia w tym miejscu. Dla warsztatów dokonujących wymiany ten wzór jest również praktycznym przypomnieniem o konieczności sprawdzenia obszarów zagięć i dokładnych połączeń montażowych pod kątem jakichkolwiek oznak uszkodzenia powierzchni, korozji lub wcześniejszego nadmiernego dokręcenia, zanim uzna się, że przewód jest nadal sprawny. To dodatkowo potwierdza, dlaczego linia zastępcza powinna odtwarzać pierwotną geometrię zagięcia, zamiast stosować ostrzejsze lub węższe zagięcie jako obejście podczas instalacji, ponieważ zmiana promienia zagięcia może zmienić pokazany tutaj wzór koncentracji naprężeń. Traktując tę ​​mapę cieplną jako ilustracyjny wzór inżynieryjny, a nie wynik zmierzony dla konkretnego silnika, warsztaty i operatorzy sprzętu mogą nadal korzystać z ogólnej zależności między strefami, aby ustalać priorytety punktów kontroli podczas rutynowej konserwacji.

Sekcje zgięte i połączenia złączek stale przenoszą większe naprężenia niż sekcje proste, dlatego linie zastępcze powinny odtwarzać oryginalną geometrię zgięć, a nie modyfikowane w terenie skróty.

Wskazówki dotyczące wymiany i konserwacji: Jak bezpiecznie wymienić przewód wtryskiwacza paliwa

Poniższa sekwencja przedstawia ogólny proces wymiany przewodu wtryskiwacza paliwa. Dokładne kroki, wartości momentu obrotowego i procedury usuwania nadmiaru ciśnienia należy zawsze sprawdzić w dokumentacji serwisowej producenta konkretnego silnika lub wyposażenia przed rozpoczęciem pracy.

1. Potwierdź prawidłową specyfikację przewodu zamiennego, w tym ciśnienie znamionowe, średnicę, długość i geometrię zgięcia, z referencją OEM lub instrukcją serwisową.
2. Przed odłączeniem przewodu wysokociśnieniowego należy usunąć resztkowe ciśnienie z układu paliwowego, postępując zgodnie z procedurą określoną przez producenta silnika.
3. W ramach ogólnego środka ostrożności przed przystąpieniem do pracy w pobliżu układu paliwowego należy odłączyć akumulator lub odizolować układ elektryczny.
4. Poluzować i zdjąć nakrętki złączkowe po stronie pompy/szyny i po stronie wtryskiwacza, używając nakrętki kielichowej lub klucza płaskiego o odpowiednim rozmiarze, aby uniknąć zaokrąglenia złączy.
5. Ostrożnie wyciągnij starą linkę, nie dociskając jej do sąsiednich elementów, zwracając uwagę na jej oryginalne ułożenie i orientację zagięcia.
6. Przed zamontowaniem nowego przewodu sprawdź powierzchnie stożka uszczelniającego zarówno na wtryskiwaczu, jak i na portach pompy/szyny pod kątem uszkodzeń.
7. Najpierw umieść nową żyłkę ręcznie, wyrównując stożki uszczelniające prosto przed nakręceniem nakrętek złączkowych, aby uniknąć przekręcenia gwintu.
8. Dokręć każdą nakrętkę złączkową wartością określoną przez producenta silnika lub przewodu, unikając zarówno niedokręcenia, jak i nadmiernego dokręcenia.
9. Podłącz ponownie akumulator i postępuj zgodnie z procedurą rozruchu określoną przez producenta, aby ponownie zwiększyć ciśnienie w układzie paliwowym.
10. Uruchom silnik na biegu jałowym i wizualnie sprawdź każde nowe połączenie pod kątem wycieków paliwa przed przywróceniem pojazdu lub sprzętu do normalnej pracy.
11. Po krótkim czasie pracy sprawdź ponownie moment obrotowy na każdym złączu, ponieważ początkowe cykle termiczne mogą czasami wymagać kontroli uzupełniającej.

Pozyskanie przewodu zamiennego pasującego do geometrii oryginalnego wyposażenia jest często najtrudniejszą częścią tego procesu, szczególnie w przypadku starszych lub mniej popularnych modeli silników, dla których gotowe produkty nie są dostępne. NINGBO JIATIAN AUTOMOBILE PIPE CO., LTD., utworzona na bazie wcześniejszej fabryki Ningbo Xingxin Metal Products Factory założonej w 1995 roku, jest producentem przewodów wtryskiwaczy paliwa i fabryką łączników rur samochodowych zlokalizowaną w Wanhou w mieście Zhanqi w dystrykcie Yinzhou w Ningbo, działającą w obiekcie o powierzchni około 32 000 metrów kwadratowych i około 26 000 metrów kwadratowych powierzchni fabrycznej. Układ produkcyjny firmy obejmuje dziesięć w pełni automatycznych giętarek do rur sterowanych numerycznie, linie montażowe wielkogabarytowych pieców do lutowania twardego, sprzęt do hydraulicznego formowania wewnętrznego, hydrauliczną maszynę do rozprężania wody o masie 800 ton, automatyczne spawarki laserowe, roboty spawalnicze i wielkogabarytowe centra obróbcze, wspierane przez wewnętrzne laboratorium badawczo-testujące. Ten rodzaj możliwości gięcia i formowania CNC umożliwia dostawcy rurek wtryskiwaczy paliwa dokładne odtworzenie trójwymiarowego przebiegu konkretnego silnika, co jest bezpośrednio istotne, gdy przewód zamienny musi pasować do oryginalnej geometrii zagięcia, a nie być dostosowywany na podstawie ogólnej długości prostej. W przypadku operatorów flot, warsztatów i producentów sprzętu zaopatrujących się w duże ilości linii zamiennych, współpraca z uznanym producentem lub hurtownikiem rur samochodowych może pomóc zapewnić stałą dokładność wymiarową w przypadku powtarzających się zamówień.

Bezpieczna wymiana przewodu wtryskiwacza paliwa zależy od uprzedniego usunięcia ciśnienia z układu, zgodności z oryginalną specyfikacją i dokręcenia każdego połączenia wartością określoną przez producenta.

Często zadawane pytania dotyczące wymiany przewodu wtryskiwacza paliwa

Zastąpienie A fuel injector line safely comes down to matching the exact original specification and following the correct pressure-relief and torque procedure, rather than treating it as a generic tubing swap.
